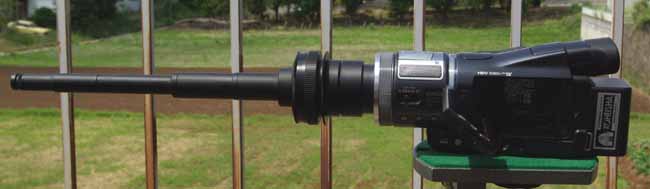

ビデオカメラ・HC1用コリメートレンズ仕様
構成：
対物レンズ：M13規格ミニレンズ（f1.9mm)
ヘリコイド
コリメートレンズユニット Type1
※変換リングによりHC3使用可能
※HC7使用可能
※有限光学系
※コリメートシステムの適合については、適合表を参照ください。
重さもコリメートレンズを入れても約230gと軽いので、ビデオカメラのレンズ部分に負担をかけないで安心して撮影できます。
上記システムの場合、価格は10万円を切る￥９４，０００（税込み￥９８，７００）に設定致しました。ヘリコイド標準仕様。

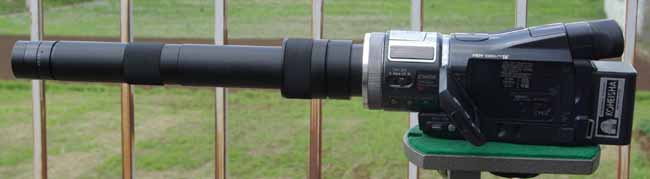

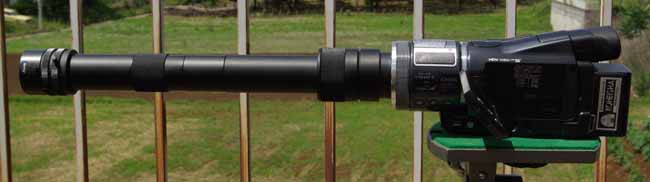

ビデオカメラ・HC1用コリメートレンズ仕様
構成：
CCTVレンズ：Tokina TC2814
T-T延長筒
コリメートレンズユニット Type1
※変換リングによりHC3使用可能
※HC7使用可能
※有限光学系
より大きい視野を撮像するために、下記と同じコーワLMVZ164もオプションで使用可能です。
上記システムの場合、価格は￥１２１，０００（税込み￥１２７，０５０）に設定しています。
ビデオカメラ・HC1用コリメートレンズ仕様
構成：
CCTVレンズ：コーワLMVZ164
T-T延長筒
コリメートレンズユニット Type1
※変換リングによりHC3使用可能
※HC7使用可能
※無限光学系
広い視野を確保するために、コーワLMVZ164を標準のシステムにしています。
上記システムの場合、価格は￥２１５，０００（税込み￥２２５，７５０）です。
APS-Cサイズカメラ仕様
構成：
CCTVレンズ：コーワLMVZ164
カメラマウント（EOS・ニコン・ペンタＫのうち１個付属）
アイリス絞り付き
精密フォーカーサー（オプション）
※ファインダー確認は倒立です。正立で確認する場合は下記ダハプリズムと併用してください。
※無限光学系
特徴としてはCCTVレンズ（コーワLMVZ164）の後部にあおり（チルト・シフト）を設けています。
上記システムの場合、価格は￥２５０，０００（税込み￥２６２，５００）です。ただし、精密フォーカーサーはオプションです。

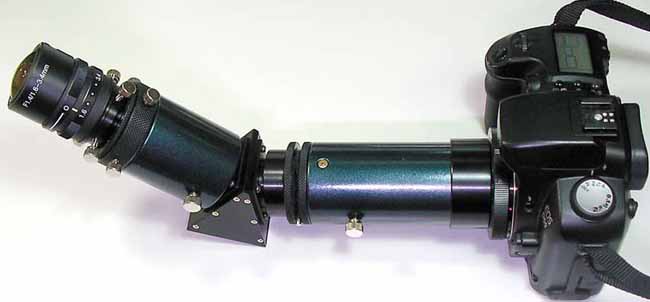

正立ダハプリズム仕様
APS-Cサイズカメラ仕様
構成：
CCTVレンズ：コーワLMVZ164
正立ダハプリズム
アイリス絞り付き
カメラマウント（EOS・ニコン・ペンタＫのうち１個付属）
※ファインダーは正立で確認できます。
※無限光学系
この場合はオプションでも精密フォーカーサーは構造上取り付けできません。
上記システムの場合、価格は￥３６５，０００（税込み￥３８３，２５０）です。

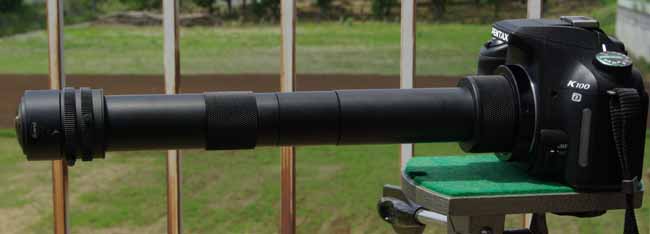

APS-Cサイズカメラ仕様
構成：
CCTVレンズ：コーワLMVZ164
T-T延長筒
カメラマウント（EOS・ニコン・ペンタＫのうち１個付属）
※ファインダー確認は倒立です。正立で確認する場合は下記ダハプリズムと併用してください。
※無限光学系
コリメートレンズ（この場合オプション）を使用すれば、HC1・HC3等のビデオカメラを使用することが出来ます。
上記システムの場合、価格は￥１９０，０００（税込み￥１９９，５００）です。コリメートレンズ・Ｔype1：￥２５，０００（税込み￥２６，２５０）はオプション）です。

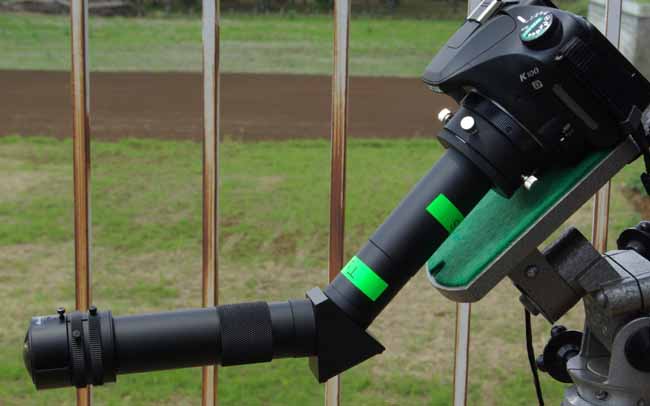

正立ダハプリズム仕様
APS-Cサイズカメラ仕様
構成：
CCTVレンズ：コーワLMVZ164
正立ダハプリズム
X-Yシフト
カメラマウント（EOS・ニコン・ペンタＫのうち１個付属）
※ファインダーは正立で確認できます。
※無限光学系
上記システムの場合、価格は￥２４１，０００（税込み￥２５３，０５０）です。

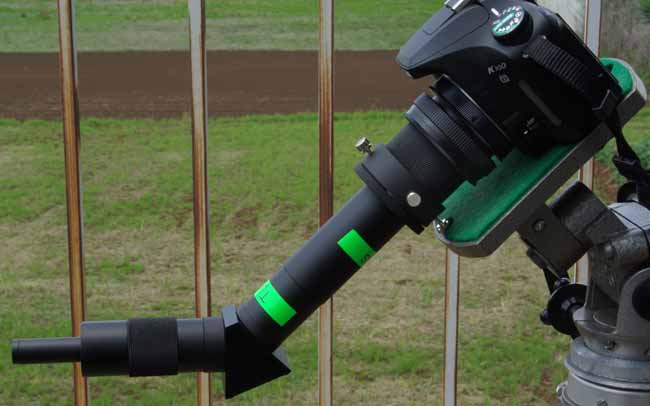

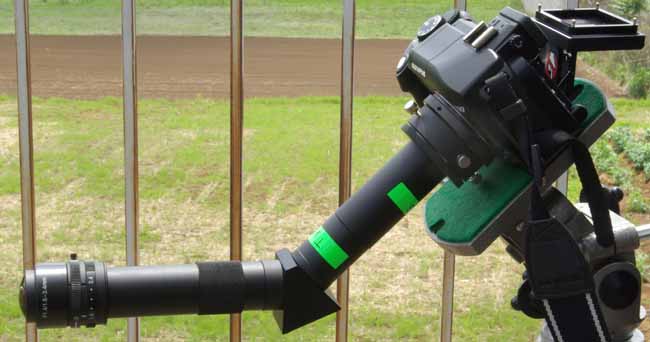

正立ダハプリズム仕様
APS-Cサイズカメラ仕様
M13ミニレンズ取り付け例
構成：
CCTVレンズ：M13規格ミニレンズ
正立ダハプリズム
X-Yシフト
カメラマウント（EOS・ニコン・ペンタＫのうち１個付属）
T-T延長筒
ヘリコイド
※先端の径φ15mm。
※ファインダーは正立で確認できます。
※M13ミニレンズユニット部はType SCのオプションです。
※M13レンズはイメージサークルが小さいので、T-T延長筒とヘリコイドを追加しています。
※無限光学系
このレンズはイメージサークルがコーワLMVZ164等CCTVレンズより小さいので、APSサイズの場合マウントの部分を追加して長くする必要があります。
M13レンズユニット（M13f1.9ミニレンズ付き）は￥１５，７５０です。

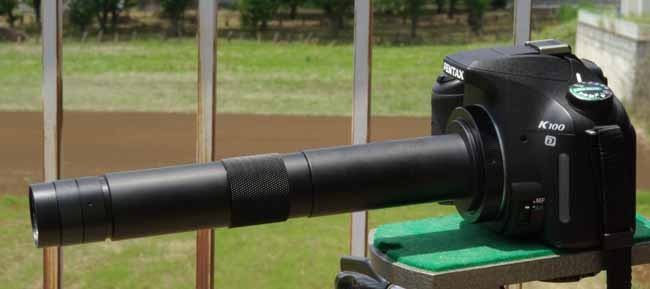

APS-Cサイズカメラ仕様
構成：
CCTVレンズ：Tokina TC2814
カメラマウント（EOS・ニコン・ペンタＫのうち１個付属）
※ファインダー確認は倒立です。
※有限光学系
上記システムの場合、価格は￥９６，０００（税込み￥１００，８００）です。
APS-Cサイズカメラ仕様
構成：
対物レンズ：M13規格ミニレンズ（f1.9mm)
ヘリコイド
カメラマウント（EOS・ニコン・ペンタＫのうち１個付属）
※ファインダー確認は倒立です。
※有限光学系
フォーカス調整が行い易いように、ヘリコイドを使用しています。
上記システムの場合、価格は￥７８，０００（税込み￥８１，９００）です。ヘリコイド標準装備。

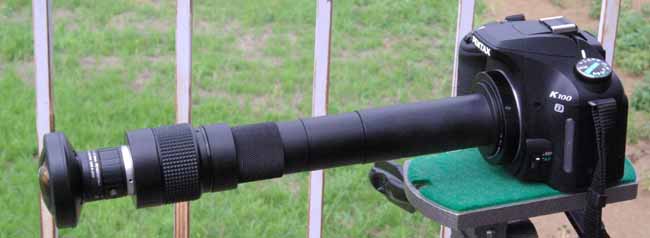

APS-Cサイズカメラ仕様
構成：
CCTVレンズ：フジノン高解像魚眼レンズ
フォーカスはCCTVレンズ後方に取り付け、
CCTVレンズの出し入れで調整
カメラマウント（EOS・ニコン・ペンタＫのうち１個付属）
※ファインダー確認は倒立です。正立で確認する場合は下記ダハプリズムと併用してください。
※無限光学系
少しでも高解像度という要望に応えて、CCTVレンズにフジノン高解像度魚眼レンズを使用した、筒細タイプＬを製作致しました。
このレンズはフォーカスは固定ですので、フォーカスを容易にするために、CCTVレンズの直後にヘリコイドを設けました。
上記のシステムの場合、価格は￥３８０，０００（税込み￥３９９，０００）です。
※B4マウント（2/3インチ規格）仕様も製作を進めています。予定は＋￥１００，０００。より高解像度を求めたB4マウントビデオには非常に価値があるものと期待しています。
※これから発売になる予定のＣマウント（1/3インチ規格）ビデオカメラ用としても新たに検討しています。

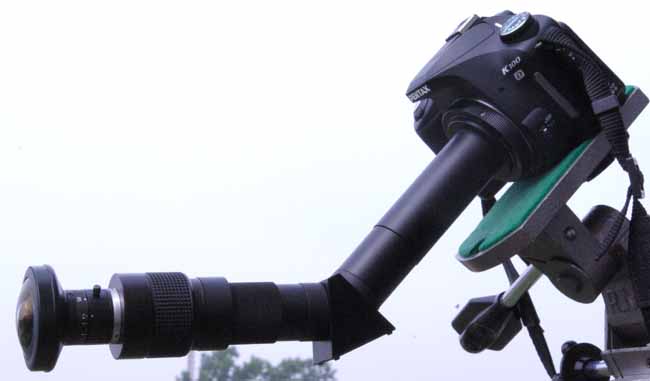

正立ダハプリズム仕様
APS-Cサイズカメラ仕様
構成：
CCTVレンズ：フジノン高解像度魚眼レンズ
フォーカスはCCTVレンズ後方に取り付け、
CCTVレンズの出し入れで調整
正立ダハプリズム
カメラマウント（EOS・ニコン・ペンタＫのうち１個付属）
※ファインダーは正立で確認できます。
※無限光学系
価格は、45度正立ダハプリズム￥３６，０００（税込み￥３７，８００）、X-Yシフト￥１５，０００（税込み￥１５，７５０）です。
※写真はX-Yシフトは取り付けていません。
正立ダハプリズム仕様
フォーサーズサイズカメラ仕様
構成：
CCTVレンズ：コーワLMVZ164
正立ダハプリズム
X-Yシフト
カメラマウント（フォーサーズカメラマウント付属）
※ファインダーは正立で確認できます。
※無限光学系
上記システムの場合、価格は￥２４１，０００（税込み￥２５３，０５０）です。

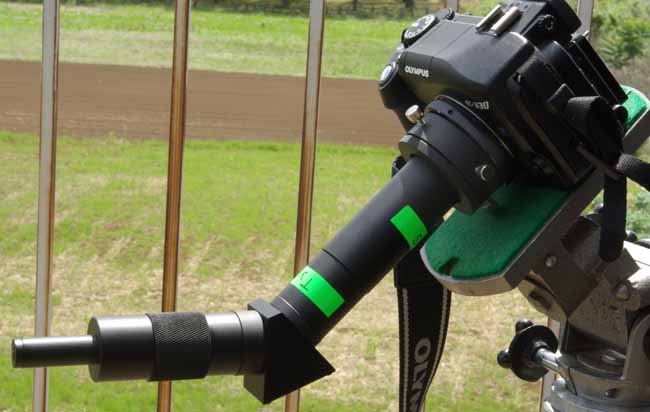

正立ダハプリズム仕様
フォーサーズサイズカメラ仕様
M13ミニレンズ取り付け例
構成：
CCTVレンズ：M13規格ミニレンズ
正立ダハプリズム
X-Yシフト
カメラマウント（フォーサーズカメラマウント付属）
※ファインダーは正立で確認できます。
※M13ミニレンズユニット部はType SCのオプションです。
※無限光学系

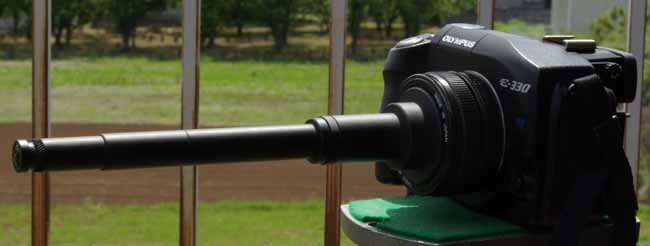

フォーサーズサイズカメラ仕様
構成：
対物レンズ：M13規格ミニレンズ（f1.9mm)
ヘリコイド
カメラマウント（フォーサーズカメラマウント付属）
※ファインダー確認は倒立です。
※有限光学系
上記システムの場合、価格は￥７８，０００（税込み￥８１，９００）です。
35mmFULLサイズカメラ仕様
構成：
CCTVレンズ：コーワLMVZ164
T-T延長筒×2
カメラマウント（EOS用付属）
※ファインダー確認は倒立です。正立で確認する場合は下記ダハプリズムと併用してください。
※無限光学系
コリメートレンズ（この場合オプション）を使用すれば、HC1・HC3等のビデオカメラを使用することが出来ます。
上記システムの場合、価格は￥１９５，０００（税込み￥２０４，７５０）です。コリメートレンズ・Ｔype1（オプション）は、￥２５，０００（税込み￥２６，２５０）。

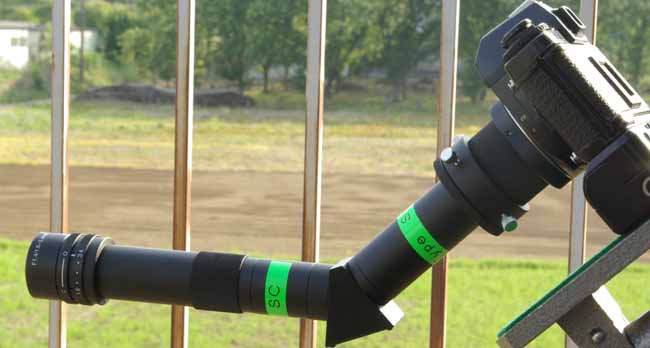

正立ダハプリズム仕様
35mmFULLサイズカメラ仕様
構成：
CCTVレンズ：コーワLMVZ164
正立ダハプリズム
X-Yシフト
T-T延長筒
カメラマウント（EOS用付属）
※ファインダーは正立で確認できます。
※無限光学系
上記システムの場合、価格は￥２４６，０００（税込み￥２５８，３００）です。
正立ダハプリズム仕様

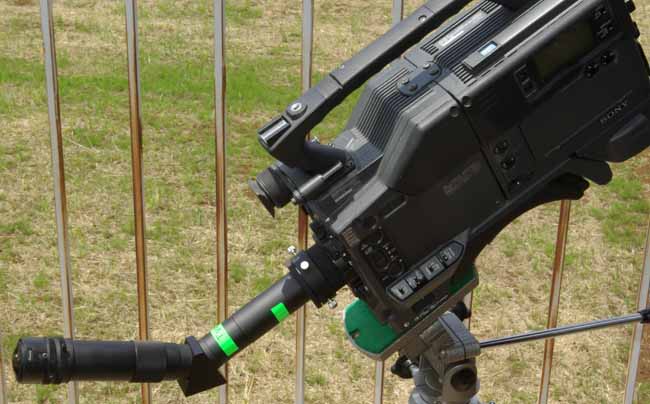

B4マウントビデオ仕様
構成：
CCTVレンズ：コーワLMVZ164
正立ダハプリズム
X-Yシフト
B4マウント
※2/3インチ規格CCD（対角11mm）を基準に製作しています。
※ファインダー・モニターは正立です。
※無限光学系
正立ダハプリズム、X-Yシフト、B4マウントのセットです。
上記システムの場合、価格は￥３５７，０００（税込み￥３７４，８５０）です。B4マウント付。

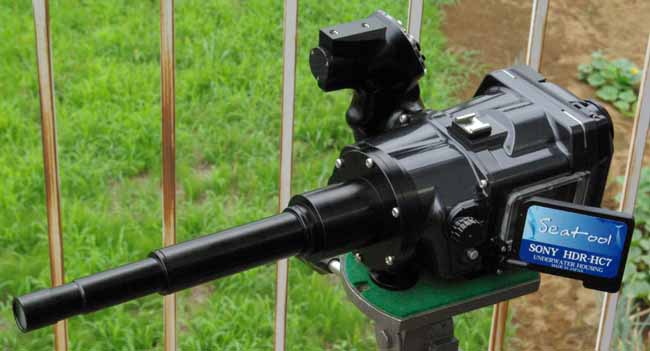

ビデオカメラ・SONY HDR HC7用コリメートレンズ仕様
構成：
対物レンズ：M13規格ミニレンズ（f1.9mm)
コリメートレンズユニット Type1
水中ハウジング本体：Seatool製
※オートフォーカス・マニュアルフォーカス使用可能
※先端の外形φ22.5mm
※受注生産
オート・マニュアルフォーカス両方出来るようにDXタイプを使用しました。
上記システムの場合、価格は￥４２２，０００（税込み￥４４３，１００）です。
防水ドームレンズセット価格：￥６０，０００（税込み￥６３，０００）
※防水ドームセット価格はType Vコリメートシステム￥９４，０００（税込み￥９８，７００）と同時ご注文の場合です。
筒細レンズは上記写真１番の筒極細タイプＶを使用しております。防水筒を取り外せば筒極細タイプＶとして使用できます。
防水用レンズは、写真のドームレンズの他に平面レンズ仕様もあります。
タイプＶのオプションです。
この使用可能カメラに付いては、実際テストを行って確認しています。カメラによっては、ズームアップしても四隅のケラレが残る場合もあります。
※マウントで交換する場合には、CCD等撮像素子のサイズによりシステムが変わります。上記カメラとの組み合わせ例はケラレが起こらない状態のシステム例です。
撮像サイズはおおよそ対角で、35mmフルサイズ：43mm、APS-C：28mm、フォーサーズ：22mm、2/3インチビデオサイズ：11mmとしてシステムを組んでいます。
※光学系にはB.拡大レンズの種類により無限光学系と有限光学系があります。無限光学系の方が有限光学系より性質上明るくできます。実際に測定はしていませんが１〜２絞り程度明るいような気がします。
ビデオカメラではゲインを上げているらしく判りませんが、デジ一眼の場合はファインダーで違いが確認できます。
※35mmフルサイズ使用の場合には、メーカーのテレコン1.4倍使用で、APSサイズから35mmフルサイズとして使用可能です。この場合は無限光学系をお薦め致します。
