スライドフィルター(ドロップインフィルター)用カメラマウント。

フィルター厚さによるフランジバックの伸びを調整したスライドフィルター用カメラマウントを新たに追加いたしました。

ミラーレス用及びTネジ(T2)、M54等天体用スライドフィルター用カメラマウント
  ミラーレス用:ニコン ZマウントEOS RFマウントSony EマウントFujifilm Xマウント
  Tネジ(T2):バックフォーカス17.5mmのTネジ(M42P0.75)用マウント。
  M54:バックフォーカス17.5mm用マウント
レンズ取り付けマウント:
  EOS EF
  Nikon F
  Pentax K

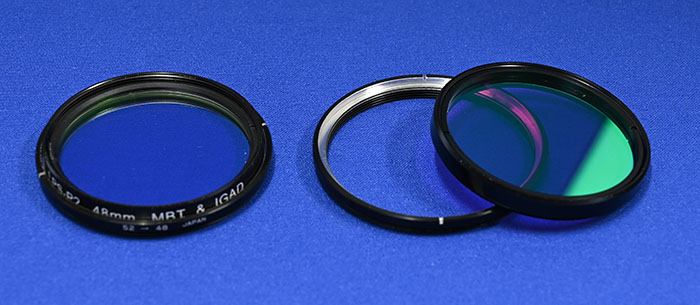

スライドフィルター枠:M52またはM48フィルター用1枚付属

※ご注文、お見積もり、お問い合わせは、メール又は電話にてお願いいたします。

スライドフィルター用カメラマウントを望遠鏡に取り付けた取付例
左:望遠鏡SE250N接眼部にVixen R200SS用コマコレクターを取付、EOS EFマウントを介してCMOSカメラを取り付けています。
右:望遠鏡ペンタックスSDPにEOS RPミラーレスカメラを取り付けている取付例です。スライド枠の位置が判るように少し枠を出しています。
カメラレンズも使用できるように望遠鏡との接続はEOS EFマウントにしています。他のマウントも可能です。下記参照ください。
望遠鏡とカメラの間にスライド枠によりフィルターを装填または交換できるようしています。スライド枠にM48またはM52フィルターが取り付け出来ます。
スライド枠M48・M52は全て同じサイズで出来ていますので、カメラマウントを交換しても取り付け出来ます。
下記M16、M27はここ川越(埼玉)で撮影し、光害が多いと思われる(都会よりは少ない)場所でもフィルターを選ぶことにより少しは気に入った写真ができあがるのでは無いかと思います。
そのため当社のスライドフィルター枠付きカメラマウントが良いのではないかと思っておりますので、是非ともご検討ください。
下記写真の共通データは、上記左側のシステム、望遠鏡SE250N+コマコレクター(EOS EFマウント)、カメラはZWO ASI294MC Pro、フィルターはIDAS NB1です。


スライドフィルター(ドロップインフィルター)用カメラマウント

EOS RFマウント

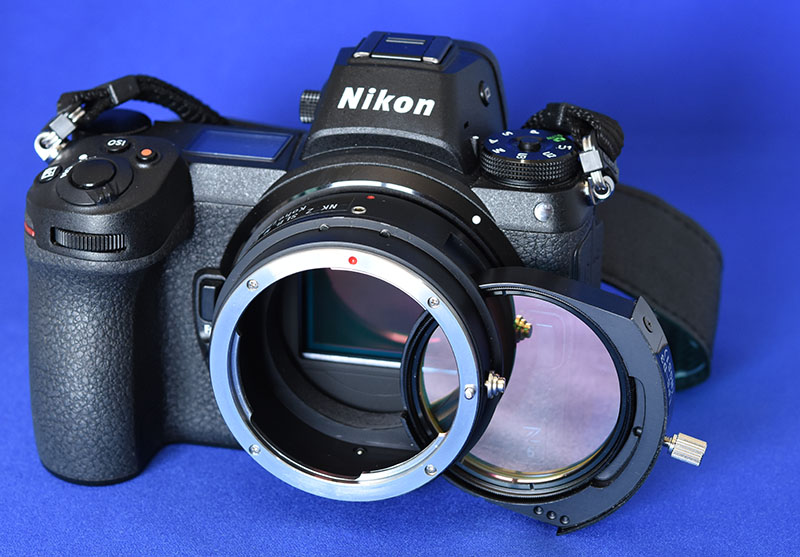

ニコンZマウント

Sony E マウント
Sony Eマウント直付けタイプ
左:Eマウントに直接接続したタイプ。※写真はスライドフィルタータイプ
右:バヨネットマウントによる接続。※写真はレンズマウント分割タイプ
Eマウントフルサイズの場合は、Eマウント内径が小さいため、カメラレンズの場合は問題ないが、望遠鏡(特にレデューサー使用の場合)については周辺のケラレが多く現れる場合があります。
そのため、写真左のように少しでもケラレを少なくしたのが、Eマウント直付けタイプです。
APS-Cサイズの場合はバヨネットタイプで問題ないと思います。また、レンズ(ミラーレス用Eレンズを含めて)を頻繁に交換する場合はバヨネットタイプをお薦めいたします。
Eマウントの4本のビスを取り外して、マウントの上から取り付けます。写真ではマウントの爪が見えていますので内径が広いのが判ると思います。
4本のビスはネジロックされている場合がありますので、ご注文の場合はビスの取り外しが出来た場合にお願いいたします。
全てこれらについては自己責任でお願いいたします。
取り外しが出来なかった場合は、バヨネットマウント仕様になります。
レンズマウントは、スライドフィルタータイプの場合EOS EFマウントのみです。他のマウントの場合はマウントの上から直接ビスによる取付は出来ませんので製作しておりません。

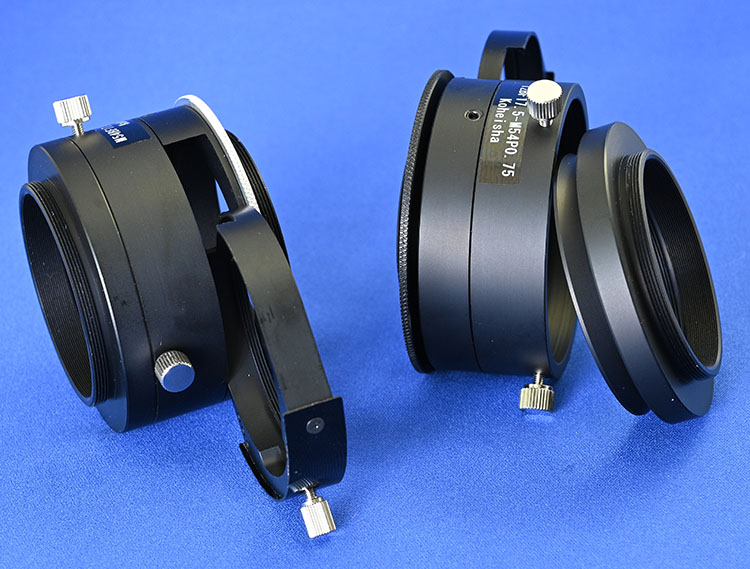

Tネジ(T2)バックフォーカス17.5用カメラマウント(M54P0.75もねじ部以外は同じ構造です。)
固定リング(写真の白い部分)によりフランジバックの調整、またはレンズマウント、スライド枠の位置調整が出来ます。

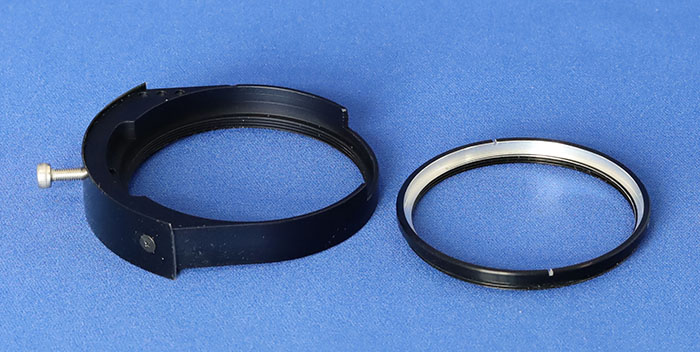

スライド枠(見本):M52フィルター用。セットの場合はM52またはM48スライド枠1枚付属

スライド枠3種(M52フィルター用・M48フィルター用・ダークフレーム用)
左からM52フィルター用、M48フィルター用、ダークフレーム用。
セットでご注文の場合は、必ずM52・M48を明記していただきたくお願いいたします。

価格については、税別で表示しております。
ご注文合計金額(税込)3万円以上の場合は送料無料です。3万円以下の場合は送料として¥700掛かります。
また、料金着払い(ヤマトコレクトサービス)ご希望の場合は商品合計金額15,000円以下の場合¥500加算して下さい。


スライドフィルター(ドロップインフィルター)用マウント関連在庫及び価格表
在庫無の製品については予約受け付けております。完成しましたらお見積りいたしますので、このお見積りの段階でキャンセル自由です。
※お見積りの段階ではまだご注文は確定しておりません。
※ご注文の場合でもまずお見積りいたします。
※価格は税別です。

スライドフィルター用マウント関連について
フィルターの厚さを考慮したマウントを追加いたしました。
レンズの後ろにフィルターを取り付けた場合、フィルターの厚さの1/3だけレンズのフランジバックが伸びます。※フィルターの屈折率を1.50とした場合。
例えばフィルターの厚さ2.0mmの場合、0.67mmフランジバックが長くなります。
フィルターを使用した場合、その分加味してマウントのフランジバックを長くしたマウントを追加いたしました。
ご注文、お見積等ご依頼する場合は使用するフィルター厚もご連絡ください。
フィルターを数枚使用の場合は一番薄いフィルター厚をご指定ください。フィルター使用しない場合はノーフィルター(フィルター厚0)です。
フィルターの屈折率1.5の場合、2mm厚では0.67mm、屈折率1.55の場合0.71mmになります。
フィルター厚2mmの場合、スライドフィルターマウントのフランジバックを+0.5〜0.6mm前後で調整いたします。

※フランジバックを長くしたマウントについては、通常のマウントにスペーサー(シム)を取り付けて調整しております。そのためスペーサーによりフランジバックの変更が可能になります。
  または、スペーサー(シム)を使用しないで+0.6前後に調整したスライドフィルター用マウントも製作しております。
※T2(M42P0.75)・M54P0.75マウントの場合は、固定リングによりフィルター厚さによるフランジバックも調整可能ですので、スペーサー(シム)による調整は不要です。
 固定リングはスライド枠の引き出し方向を調整するための固定リングですが、回転によりフランジバックが長くなりますので、ある程度の調整も可能になります。
スライドフィルター(ドロップインフィルター)用・マウント価格および在庫状況 令和6年9月8日現在
セット内容(ボディ-レンズマウント)
※スライド枠はM52またはM48を指定してください。
  価   格    特 価  在 庫 備     考
EOS RF-EOS EF スライド枠セット ¥21,000 ¥18,000 レンズマウント:EOS EF用。M52またはM48フィルター用スライド枠1枚付属
EOS RF-Nikon F(G) スライド枠セット ¥21,000 ¥18,000 レンズマウント:Nikon F用。M52またはM48フィルター用スライド枠1枚付属
Nikon Z-EOS EF スライド枠セット ¥21,000 ¥18,000 レンズマウント:EOS EF用。M52またはM48フィルター用スライド枠1枚付属
Nikon Z-Nikon F(G) スライド枠セット ¥21,000 ¥18,000 レンズマウント:Nikon F用。M52またはM48フィルター用スライド枠1枚付属
Sony E-EOS EF スライド枠セット ¥21,000 ¥18,000 レンズマウント:EOS EF用。M52またはM48フィルター用スライド枠1枚付属
Sony E-Nikon F(G) スライド枠セット ¥21,000 ¥18,000 レンズマウント:Nikon F用。M52またはM48フィルター用スライド枠1枚付属
Fujifilm X-EOS EF スライド枠セット ¥21,000 ¥18,000 レンズマウント:EOS EF用。M52またはM48フィルター用スライド枠1枚付属
Fujifilm X-Nikon F(G) スライド枠セット ¥21,000 ¥18,000 在庫無 レンズマウント:Nikon F用。M52またはM48フィルター用スライド枠1枚付属
Sony E-EOS EF スライド枠セット(Eマウント直付けタイプ) ¥21,000 ¥18,000 レンズマウント:EOS EF用。M52またはM48フィルター用スライド枠1枚付属
T2(M42P0.75)BF17.5-EOS EF スライド枠セット ¥21,000 ¥18,000 レンズマウント:EOS EF用。M52またはM48フィルター用スライド枠1枚付属
T2(M42P0.75)BF17.5-Nikon F(G) スライド枠セット ¥21,000 ¥18,000 在庫無 レンズマウント:Nikon F用。M52またはM48フィルター用スライド枠1枚付属
M54BF17.5-EOS EF スライド枠セット ¥21,000 ¥18,000 在庫無 レンズマウント:EOS EF用。M52またはM48フィルター用スライド枠1枚付属
M54BF17.5-Nikon F(G) スライド枠セット ¥21,000 ¥18,000 在庫無 レンズマウント:Nikon F用。M52またはM48フィルター用スライド枠1枚付属
※スライド枠(M52又はM48フィルター用)1枚付属しますが、フィルターを数枚お使いの場合はその数ご用意した方が良いと思います。ノーフィルターの場合は遮光のため空の枠を装填しておきます。
T2(M42P0.75)BF17.5:カメラ側T2(M42P0.75)メス・バックフォーカス17.5
M54BF17.5:カメラ側M54P0.75メス・バックフォーカス17.5
T2、M54マウントについては、各固定リング1枚付属していますのでフィルター厚さによるフランジバックの調整は可能です。ただし構図(スライド枠の引き出し方向)とフランジバック同時に調整は出来ません。


スライドフィルター枠単品価格表 令和6年9月8日現在
スライドフィルター単品名 価   格 特 価  在 庫  備   考
スライドフィルター枠・M52フィルター用 ¥6,000 ¥5,000
スライドフィルター枠・M48フィルター用 ¥6,000 ¥5,000
スライドフィルター枠・ダークフレーム用 ¥4,500 ¥4,000
※フィルターの種類によっては、フィルター枠の外形や厚さ等により取付出来ない場合もございます。ご了承ください。ほとんどのフィルターは取付出来ると思いますがすべてのフィルターについて確認しておりません。

※カメラレンズマウントの場合、各純正のカメラレンズを使用して取付状況を調べております。例えば、EOS EFの場合純正EOS EFレンズ、Nikon F(G)の場合純正Nikon Fレンズを使用して取付状況を調べております。
※カメラレンズ使用の場合は、マニュアルフォーカス可能なレンズに限定されます。絞り操作ができないレンズは、レンズ単体で開放になる場合はレンズ開放で使用可能です。レンズ単体で最小絞りになる場合は基本的には使用できません。
※EOSレンズを使用する場合、EOSレンズ単体では基本的には絞り開放ですが、任意の絞りを使用する場合は、レンズをEOSボディに取付、ボディ側で任意の絞り値に設定後、バルブにしてシャッターを開いている状態で、レンズを取り外せば任意の絞りの状態が保持されます。しかしこの方法は自己責任で行ってください。
※Nikon F(G)レンズマウントの場合、Nikon Fレンズのほか、Nikon Gレンズを取り付けて絞り調整出来ます。

フィルター価格一覧表

フィルター使用例
フィルター種類 フィルターサイズ   価  格     在 庫   備  考
IDAS LPS-D2 M52・M48      光害カットフィルター。天体写真用。未改造およびフィルター除去改造カメラ共に使用可能
IDAS NGS1(LPS-D3) M52・M48      新・光害カットフィルター。※NGS1とLPS-D3は同じ特性です。
IDAS HEUIB-II M52・M48       Hα強調UV・IRカットフィルター
IDAS NB1 M52・M48       Hβ、OIII、Hαネビュラーブースター。※赤外カット付のため1枚(単独)使用。
IDAS NBZ-II M48 OIII、Hαネビュラーブースター。※赤外カット付のため1枚(単独)使用。
VR3X-II M52     フィルター除去等未改造のカメラでHα(赤い星雲等)も撮影する目的で製作したフィルターです。
未改造のカメラでは、Hαは基本的にはあまり良く写りません。作例(フィルター種類・VR3X-II)を参照して下さい。
VR3X-II M48
天体撮影用海外製フィルター M48 ???    海外製フィルターについては当社では取り扱いはございません。※海外製はフィルターサイズM52は無いと思われます。
赤外線撮影用フィルター M48・M52     赤外IR76〜IR85。海外製は安く出ています。ミラーレスカメラの改造が必要になります。
紫外線フィルター・UV350-TypeA M52 ¥42,000   ミラーレスカメラの改造が必要になります。カメラレンズは紫外線透過するレンズで、すべてのレンズが使用できることではありません。
※IDASフィルターの在庫・価格等については、IDASフィルターの在庫・価格表等を参照ください。
