虫の目レンズ、筒細レンズ、筒極細レンズ、超深度レンズ、bug's eye lens

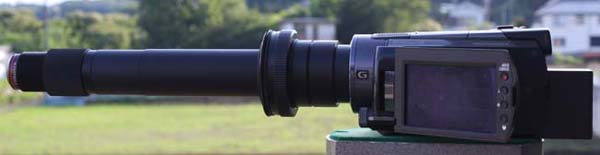

虫の目レンズ（マイクロ広角レンズ）・筒細タイプSC 虫の目レンズ・筒細タイプSCは、高解像度・広視野タイプ（SA019・L3F27等）と標準タイプ（LMVZ164）を用意しております。画像はWMVとYouTube（HD画像）です。HDでも十分使用に耐えると思いますがどうでしょうか？ ※カメラおよびカメラレンズ等は撮影のためのイメージです。価格には含まれておりません。

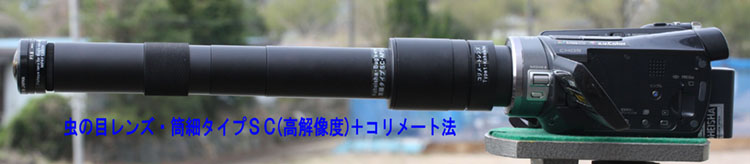

虫の目レンズ・筒細タイプSC・高解像度・広視野タイプ CCTVレンズ：SA019	虫の目レンズ・筒細タイプSC・高解像度・広視野タイプ　画像.WMV へ　 YouTube へ仕様 CCTVレンズ･SA019：高解像度・広視野（魚眼）レンズ使用コリメートレンズ・Type1 価格：￥２３５，０００（税別）

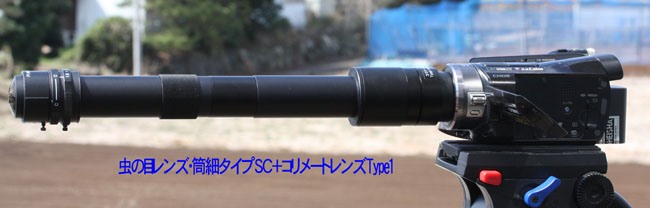

虫の目レンズ・筒細タイプSC・標準タイプ CCTVレンズ：LMVZ164	虫の目レンズ・筒細タイプSC・標準タイプ　画像.WMV へ　 YouTube へ仕様 CCTVレンズ：コーワLMVZ164（魚眼）レンズコリメートレンズ・Type1 価格：￥２０５，０００（税別）

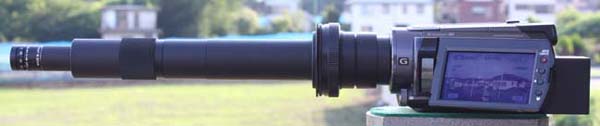

虫の目レンズ・筒細タイプＳＣ・高解像度広角マクロレンズ CCTVレンズ：L3F27	虫の目レンズ・筒細タイプＳＣ・高解像度広角マクロレンズ仕様 CCTVレンズ：L3F27 　　フルサイズ換算で約21～24mmぐらいの画角　　　細い部分は、先端の径約φ21mmでレンズ先端から約50mmあります。コリメートレンズ・Type1 価格：￥２１７，０００（税別）
オプション：上記のシステムにおいて変換リングの追加でデジカメ一眼も使用可能です。

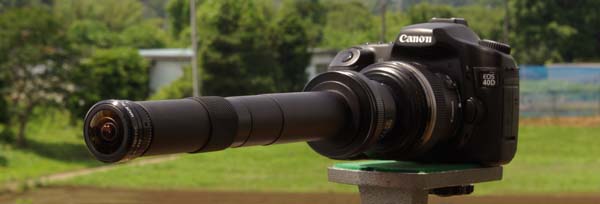

	変換リング（M37→M52）：￥１，０００コリメートレンズの取り付けネジはM37ですのでM52に変換してレンズに取り付けます。 Canon EOS EF-S60mm f/2.8 Macro USMレンズとEOS（APSサイズ）ボディを使用してコリメート法で撮影できます。フォーカス調整はマクロレンズのフォーカスリングで行います。インナーフォーカスですので操作性は抜群です。（マニュアルフォーカス）コリメート法ですので正立像です。デジカメ一眼のオートフォーカス（AF）について一部デジカメ一眼のコリメート法でオートフォーカス可能です。まずはここ（上）をチェックしてください。 ※各カメラレンズのフィルターネジ径に合わせた変換リングが必要です。 ※EOS 7Dは未確認ですが、オートフォーカス可能かもしれません。

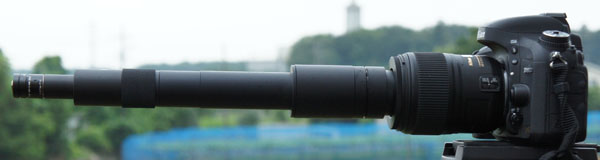

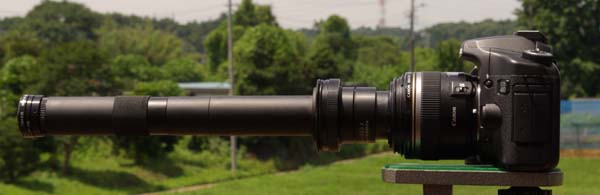

	特注変換リング（M37→M62）：￥４，２００コリメートレンズの取り付けネジはM37ですのでM62に変換してレンズに取り付けます。ニコン AF-S Micro Nikkor 60mm f/2.8 Macroレンズとニコンボディを使用してコリメート法で撮影できます。フォーカス調整はマクロレンズのフォーカスリングで行います。インナーフォーカスですので操作性は抜群です。（マニュアルフォーカス）コリメート法ですので正立像です。このレンズは、フルサイズ対応ですが、今回確認はAPSサイズですので、フルサイズの対応については未確認です。デジカメ一眼のオートフォーカス（AF）についてニコンD7000でライブビュー使用の場合、オートフォーカス可能です。D7000のライブビューによるオートフォーカスはコントラスト方式ですのでオートフォーカス可能です。
顕微鏡撮影

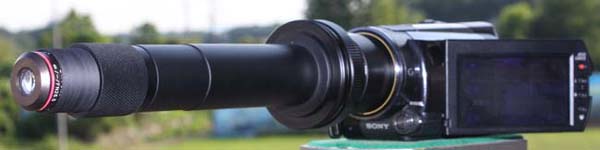

	顕微鏡撮影　画像.WMV へ　 YouTube へ虫の目レンズ・筒細タイプSCのCCTVレンズ部を取り外して顕微鏡撮影が可能です。今回の撮影では、顕微鏡特有の深度が非常に浅いので風で対象物が動いたためにピントが時々合わない状態になっています。固定された平面であれば上手く行くと思います。また、コリメート法の場合、顕微鏡撮影では倒立になります。
オプション

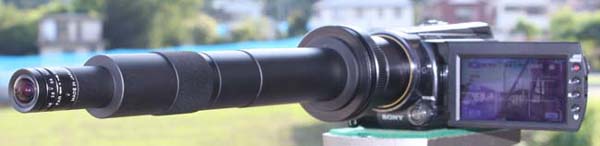

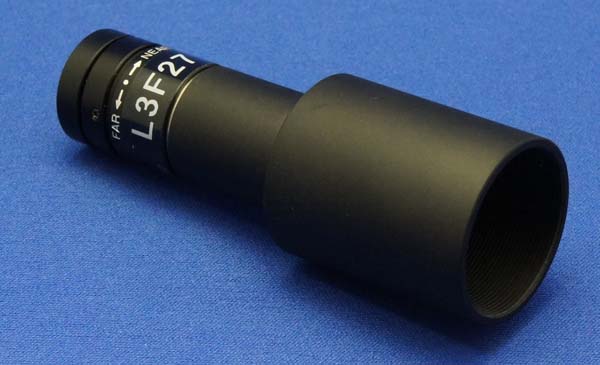

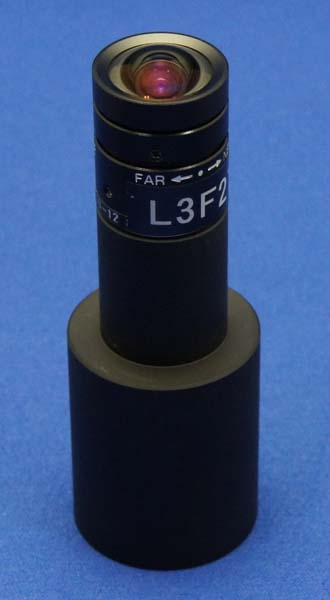

CCTVレンズ：L3F27	35mmフルサイズ換算で約21～24mmぐらいの画角高解像度広角マクロレンズ：L3F27 　画像.WMV へ　 YouTube へ　 APSサイズ画像へ高解像度の広角マクロでCCTVレンズと鏡筒のセットです。細い部分は、先端の径約φ21mmでレンズ先端から約50mmあります。価格：￥４５，０００（税別）　　（レンズと鏡筒のセットです。）民生用ビデオカメラの他に、撮像素子の大きなデジカメ一眼のコリメート法にも最適なシステムです。

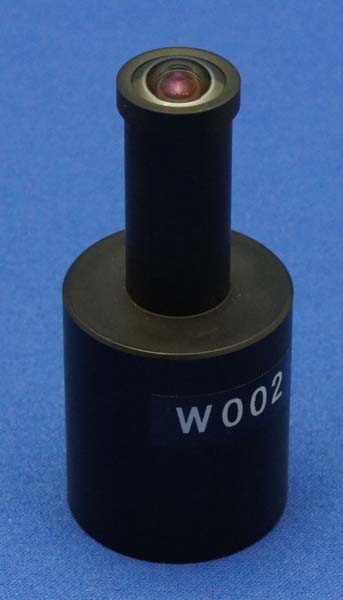

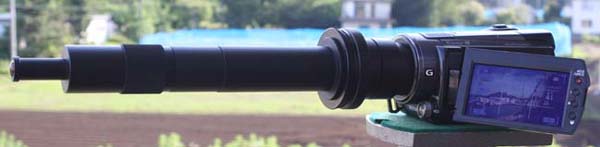

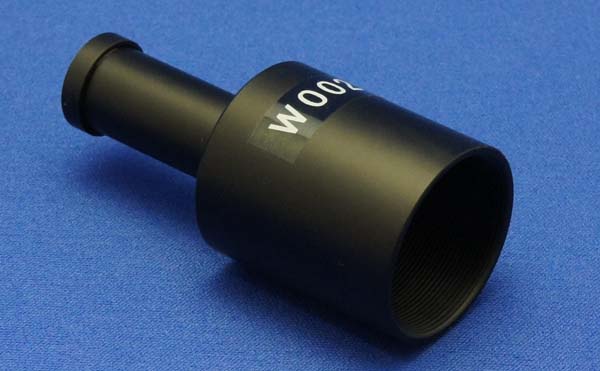

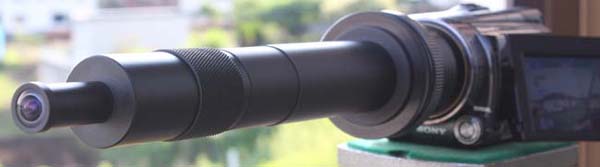

ミニレンズ：W002	ミニレンズ　画像.WMV へ　 YouTube へ虫の目レンズ・筒極細タイプＶと同じ種類のミニレンズを使用したタイプです。虫の目レンズ・筒細タイプSCに最適化しているため、虫の目レンズ・筒極細タイプＶと違うレンズです。中心部分の画像は満足できることと思います。レンズ単体では販売価格￥６，０００と安価ですので、虫の目レンズ本来の目的でもある地面にいる対象物や狭い奥の撮影などにも気兼ねなく使用できることと思います。細い部分は、先端の径約φ17mmでレンズ先端から約35mmあります。価格：￥１６，０００（税別）　　（レンズと鏡筒のセットです。）
※コリメートシステムの適合については、適合表を参照ください。拡大レンズから平行光（無限光）が出る筒細タイプSCです。拡大レンズから平行光が出ますので、それを集合させるために集合レンズユニットを入れています。これによりより多くのCCTVレンズが使用可能になり、広視野、高解像度およびいろいろなシステム化が図れます。広い視野（準魚眼）と深い被写界深度を確保するために、標準タイプのコーワLMVZ164と高解像度CCTVレンズをシステムにしています。民生用ビデオカメラ使用の場合、オートフォーカス可能です。

このシステムはいろいろ組み合わせることによりあらゆる目的に対応できるようにしておりますが、新たにご要望の多いフォーサーズサイズ専用の虫の目レンズ・筒細タイプSCを製作致しましのでフォーサーズユーザーの方はぜひご覧下さい。
フォーサーズサイズ専用・虫の目レンズ・筒細タイプSC へ

民生用ビデオカメラ用として細く軽く
虫の目レンズ・筒極細タイプＶ へ

ご注文・お見積は、〒・住所、お名前、電話番号等をご記入の上、メールにてお申し込み下さい。
e-mail

なお、当店のホームページをご覧になって感想等ありましたら、メールを出していただければ光栄に存じます。
今後のよりよい製品の開発等の参考にさせていただきます。

また、ご質問についてはお電話にてお願いいたします。
TEL. 049-231-5319
〒350-1175 埼玉県川越市笠幡3640-155

ご注文はFAX.でもお受けいたします。
FAX. 049-231-9354
